链篦机

链篦机属非标大型冶金烧结设备,因此,通常制造难度非常大,加工和装配环节非常复杂,制作成本高。当前,国内能够生产链篦机的厂家并不多,而且主要集中于一些加工实力比较好

详细介绍

  链篦机属非标大型冶金烧结设备,因此,通常制造难度非常大,加工和装配环节非常复杂,制作成本高。当前,国内能够生产链篦机的厂家并不多,而且主要集中于一些加工实力比较好的厂家。链篦机是在高温状态下工作的特殊设备。链篦机是在高温下工作的一种热工设备,主要零部件采用耐热合金钢。与回转窑这种高温煅烧设备常一起用作建材行业中。工作方式是将含铁料球布在慢速运行的篦床上,利用环冷机余热及回转窑排出的热气流对生球进行干燥、预热、氧化固结,而后直接送入回转窑进行焙烧。链篦机上的粉料由灰斗收集并再次利用。这也是链篦机和回转窑作为成套设备经常一起被大型建材集团采购的原因了。


链篦机
链篦机重要部件

  链篦机常用的产量规格

  根据设备的使用工况温度、物料配比、整体工艺等不同,链篦机可划分为氧化球团链篦机、金属化球团链篦机、低温还原链篦机三种类型。根据产量不同,可划分为10~500万吨/年不同规格产量的设备型号。

链篦机

  链箅机是履带式传热设备,在球团生产工艺过程中是承担干燥和预热工序的一种机器。链篦机的尺寸根据工艺设计分不同大小,较大的链篦机长度达到将近100m。

链篦机定制

  链篦机结构构造

  链篦机是履带式传热设备。在球团生产工艺过程中,链篦机承担干燥和预热工序。链篦机的尺寸根据工艺设计分不同大小,较大的链篦机长度达到将近100m。链篦机从整体结构上看,分机架、灰箱、风箱、运行链及头尾传动、下回程封闭、上罩、铲料板、水冷系统、干油润滑系统等部分,另外还有辅助的热风管道、各类介质管道。从工艺组成来看,分为鼓风干燥段、抽风干燥段、预热Ⅰ段、预热Ⅱ段。

链篦机

  链篦机的工作原理

  辊式布料机均匀布在链篦机尾部篦床上的生球依次经过鼓风干燥段、抽风干燥段、预热Ⅰ段、预热Ⅱ段四个工艺段,回转窑和环冷机排出的不同温度气体垂直穿过链箅机的料层对生球加热,从而完成脱水、预热、氧化工艺过程,预热后的球团在机头经铲料板铲下,进入回转窑继续培烧。链篦机中的高温气流方向为从下至上,从鼓风干燥段-抽风干燥段-预热Ⅰ段-预热Ⅱ段依次升高,高温度超过1000°。由于是高温传热设备,链篦机内部需砌筑耐火材料。

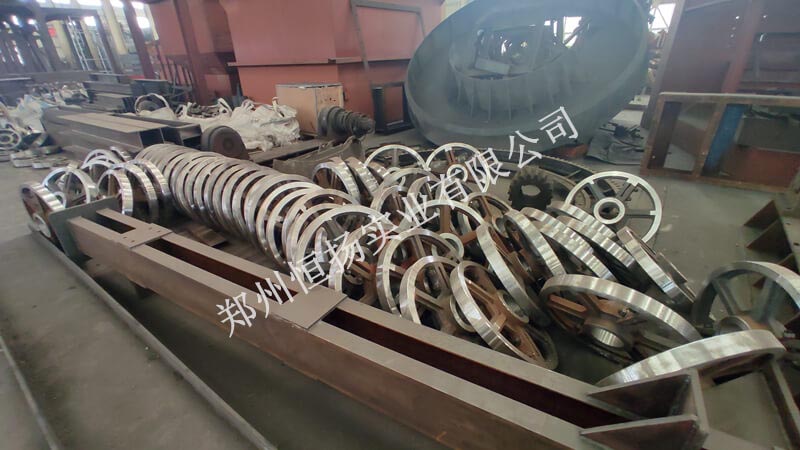

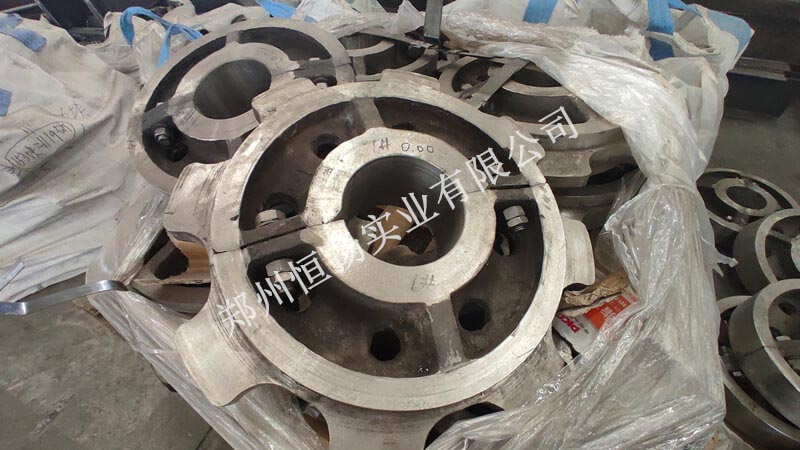

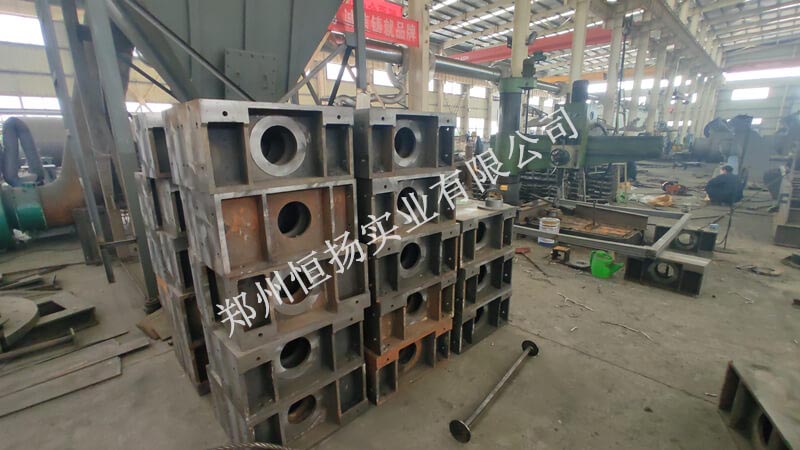

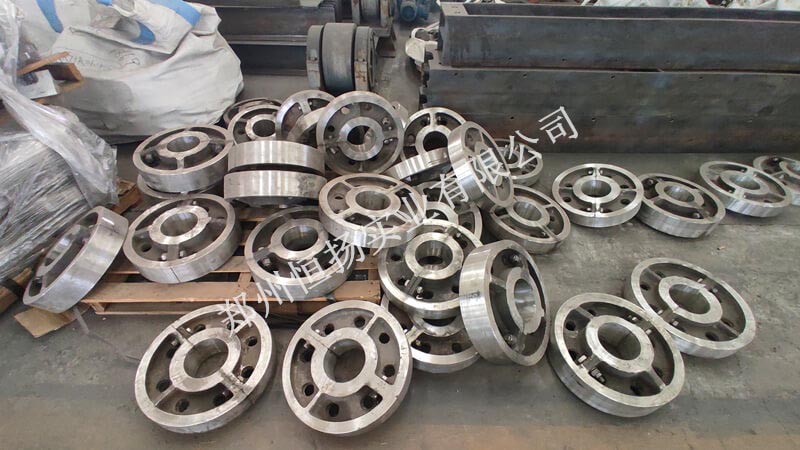

链篦机配件
链篦机配件

链篦机配件
链篦机配件

  氧化球必须在链篦机内停留足够的时间,保证生球完全脱水,达到干燥和预热的目的,才能保证入窑后的强度。篦床料厚需保证料面平整,故机速需灵活调控且不能波动太大,以免导致生球爆裂产生粉末,进而造成窑内结圈,长50米的篦床大约需要停留30分钟的时间。
